인클로저
악기 본체의 공명은 악기의 고유한 특성과 음질을 결정하는 중요한 요소입니다. 하지만 스피커에서는 그 반대입니다.
캐비닛 패널의 공진은 스피커 소리에 착색을 더하는 주요 원인입니다. 이를 줄이기 위해 일반적인 MDF 인클로저는 내부에 많은 보강재를 사용해 캐비닛의 변형을 억제합니다. 하지만 이렇게 하면 캐비닛 내부에 진동 에너지가 더 많이 축적되고, 진동이 오래 남게 됩니다. 이러한 특성은 중역에서는 공진을 줄여 보다 깨끗한 소리를 만드는 데 도움이 될 수 있지만, 지나치면 저역에서는 에너지가 빠르게 소멸하지 못해 저음이 둔하고 느슨하게 들리는 원인이 됩니다.
Magico는 이상적인 스피커 인클로저를 위해 가장 중요한 세 가지 요소인 강성, 질량, 그리고 내부 감쇠 간의 최적의 균형을 이루는 인클로저 시스템을 수년에 걸쳐 개발해 왔습니다.

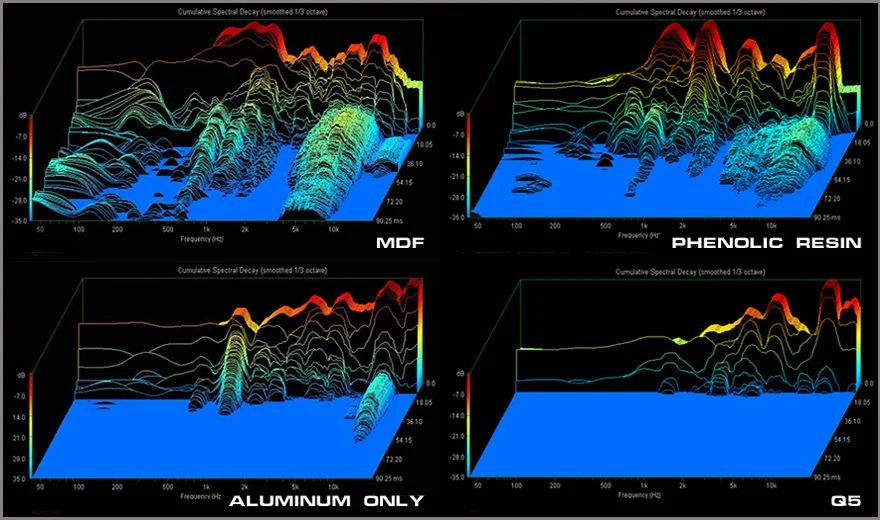

이 그래프는 대표적인 인클로저 제작 방식별 스펙트럼 감쇠(Spectral Decay) 측정 결과를 비교하여 보여줍니다.
이상적인 스피커 인클로저에 요구되는 모든 특성을 완벽하게 만족시키는 단일 소재는 없습니다.
인클로저 소재를 MDF에서 페놀 수지, 그리고 알루미늄으로 바꿔 강성을 높일수록 캐비닛의 진동은 크게 감소하지만 공진의 Q값이 높아져 귀로 들을 수 있는 링잉이 발생하게 됩니다.
Magico는 정교한 구속층 감쇠(Constrained Layer Damping, CLD) 기술을 적용해 이러한 높은 Q의 공진을 효과적으로 제어함으로써, 인클로저의 에너지 저장과 가청 공진을 제거하였습니다.

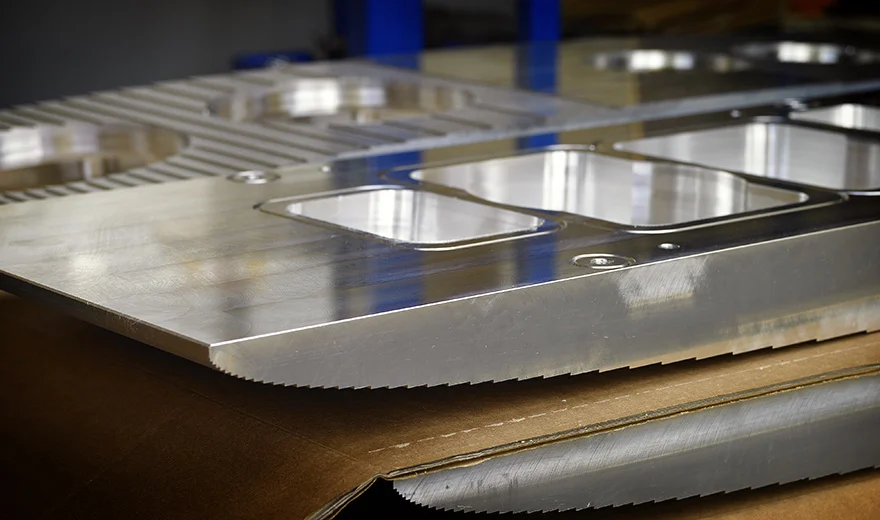

Magico는 스피커 설계에 알루미늄을 선구적으로 도입해 왔습니다. 1994년 최초의 알루미늄 인클로저를 제작한 이래, 지금까지 알루미늄 소재를 고수해 왔습니다. 뛰어난 강성을 자랑하면서도 진동 감쇠가 용이한 알루미늄 인클로저는 고성능 스피커를 위한 이상적인 플랫폼입니다. 인클로저 자체의 음향적 착색을 느낄 수 없을 정도로 높은 불활성 특성을 갖기 때문에, 드라이버가 최고의 선명도와 다이내믹스를 발휘할 수 있습니다. 알루미늄 인클로저는 제작 비용이 높지만, Magico의 설계 철학에서 핵심적인 역할을 합니다.
섀시: 현대의 모든 기계 장치와 마찬가지로, 그 성능은 움직이는 부품이 얼마나 효율적으로 움직일 수 있는가에 따라 결정됩니다.
새로운 Q 시리즈는 자동차나 항공기 제작에 적용되는 것과 동일한 원칙으로 설계되었습니다.

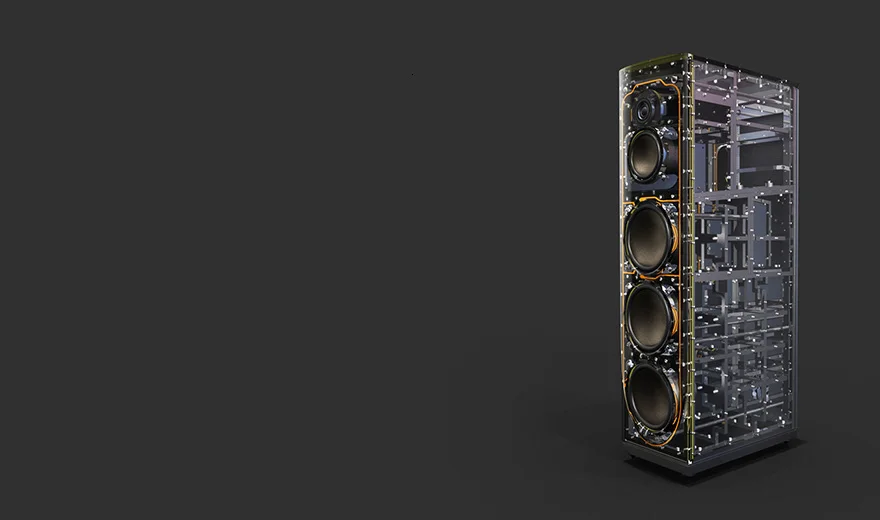

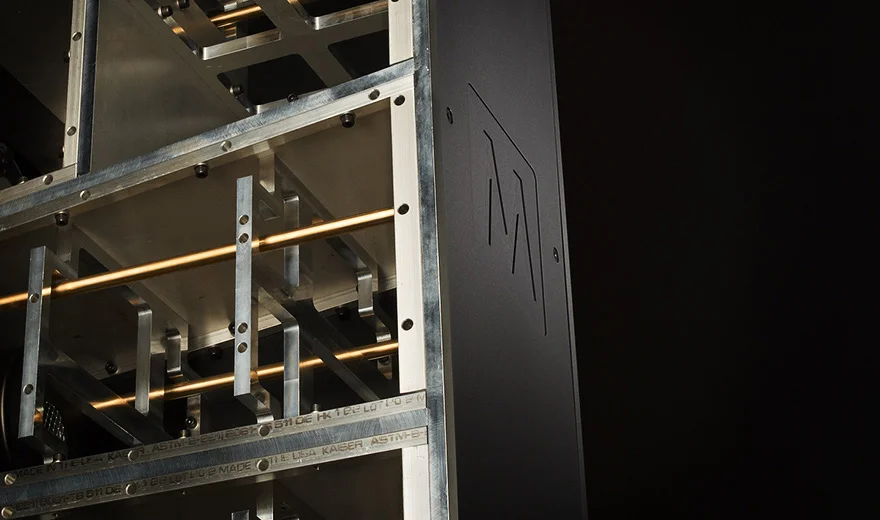

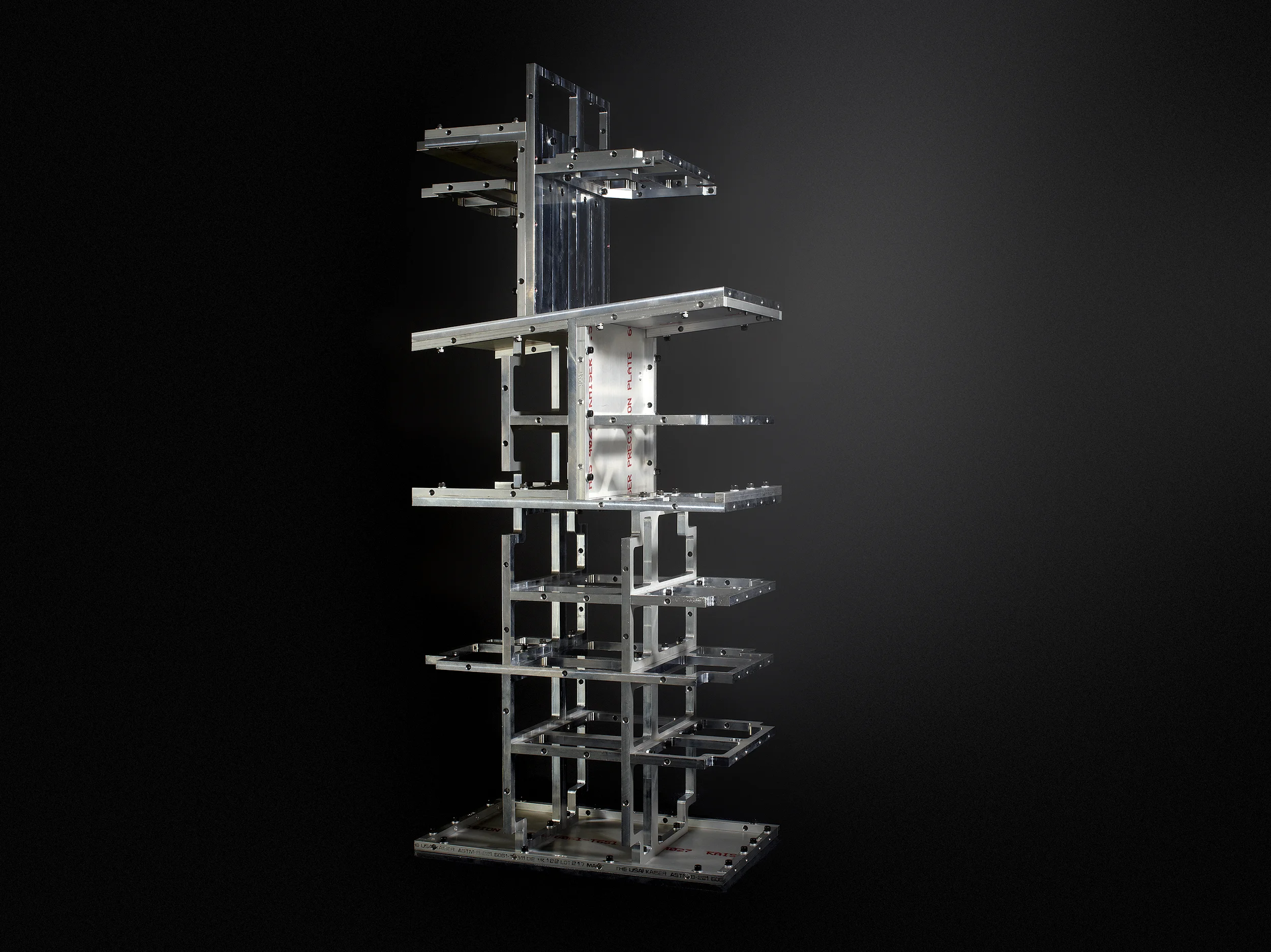

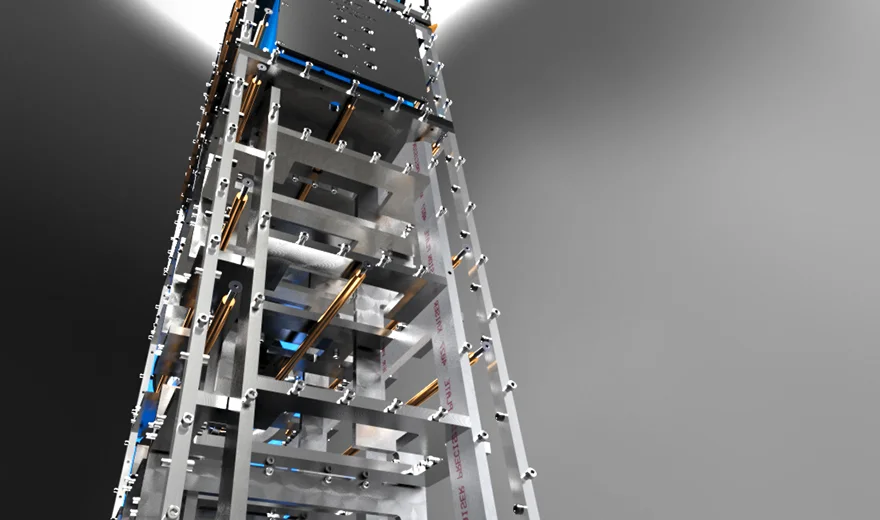

정교한 내부 프레임워크는 매우 견고한 섀시를 구성하며, 여기에 모든 기계적, 패시브, 액티브 부품을 장착하여 각 구성 요소의 효율을 극대화합니다.
그 결과, 지금까지 제작된 스피커 인클로저 중 가장 완벽하게 최적화된 인클로저가 탄생했습니다.
크로스오버

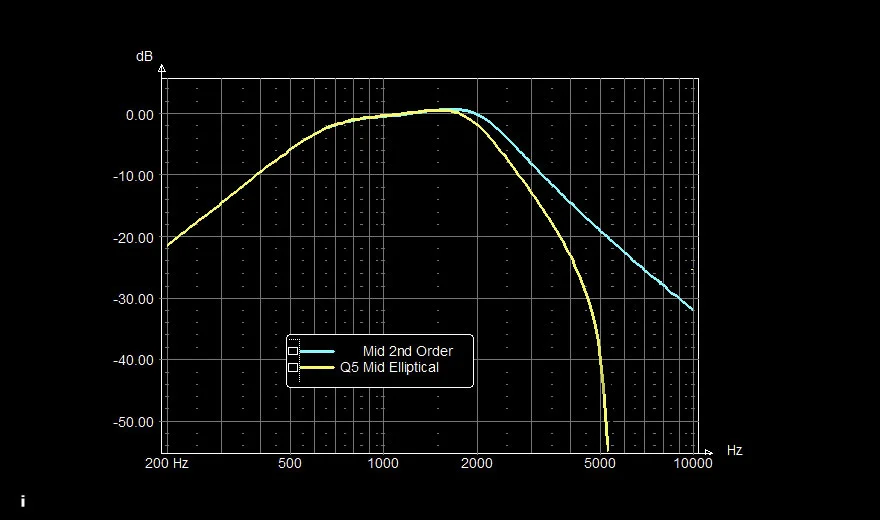

Elliptical Symmetry Crossover (ESXO)는 롤오프 슬로프를 크게 가속화한 필터를 구현합니다. 특정한 노치 응답을 활용하여, 별도의 전기적 폴을 추가하지 않고도 통과대역 밖에서 매우 가파른 롤오프 특성을 구현합니다. ESXO는 일반적인 크로스오버 필터 방식에 비해 오디오 애플리케이션에서 상당한 성능상의 이점을 제공하는 전기/음향 필터입니다.
또한 각 드라이버의 전달 함수를 정밀하게 모델링할 수 있기 때문에, 고역통과 및 저역통과 모두에서 완전히 대칭적인 롤오프 특성을 구현할 수 있습니다.

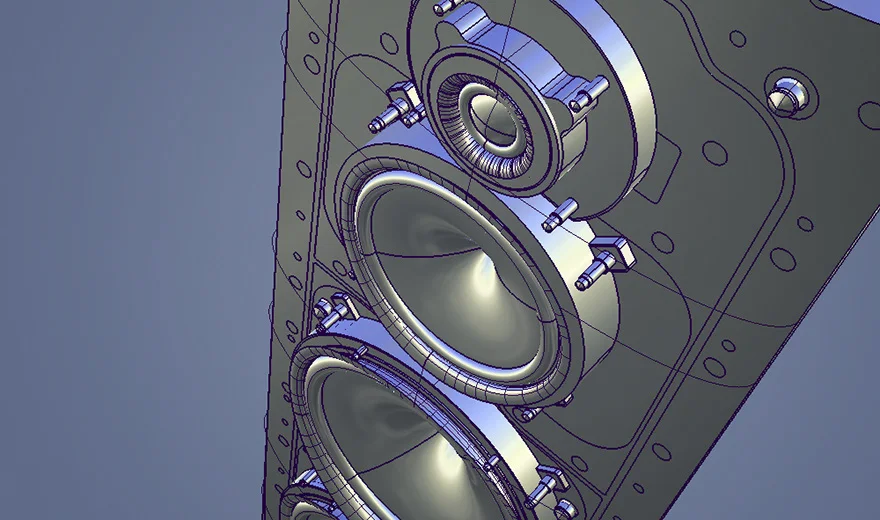

Magico 스피커에 적용되는 모든 기계적, 전기적 특성은 최신 CAD 도구를 활용하여 설계 및 개발됩니다.
또한 크로스오버의 성능을 실시간으로 시뮬레이션할 수 있도록 자체 소프트웨어까지 직접 개발하여 활용하고 있습니다.

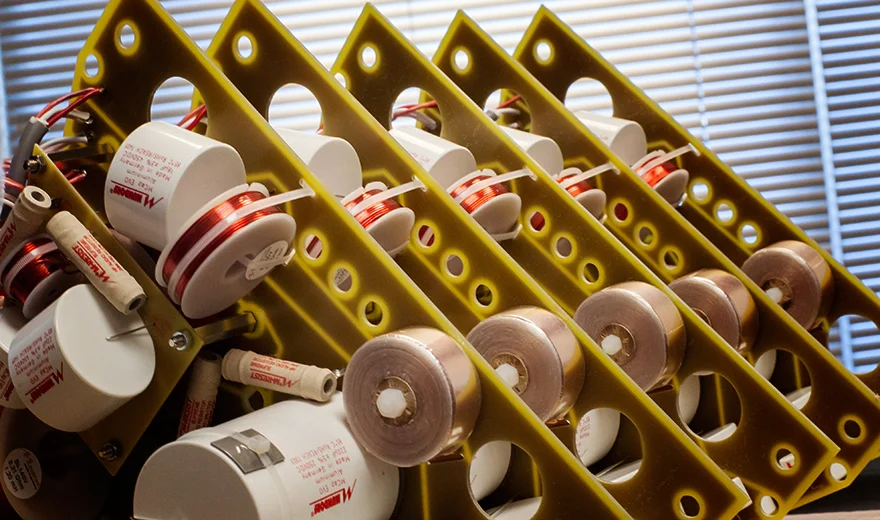

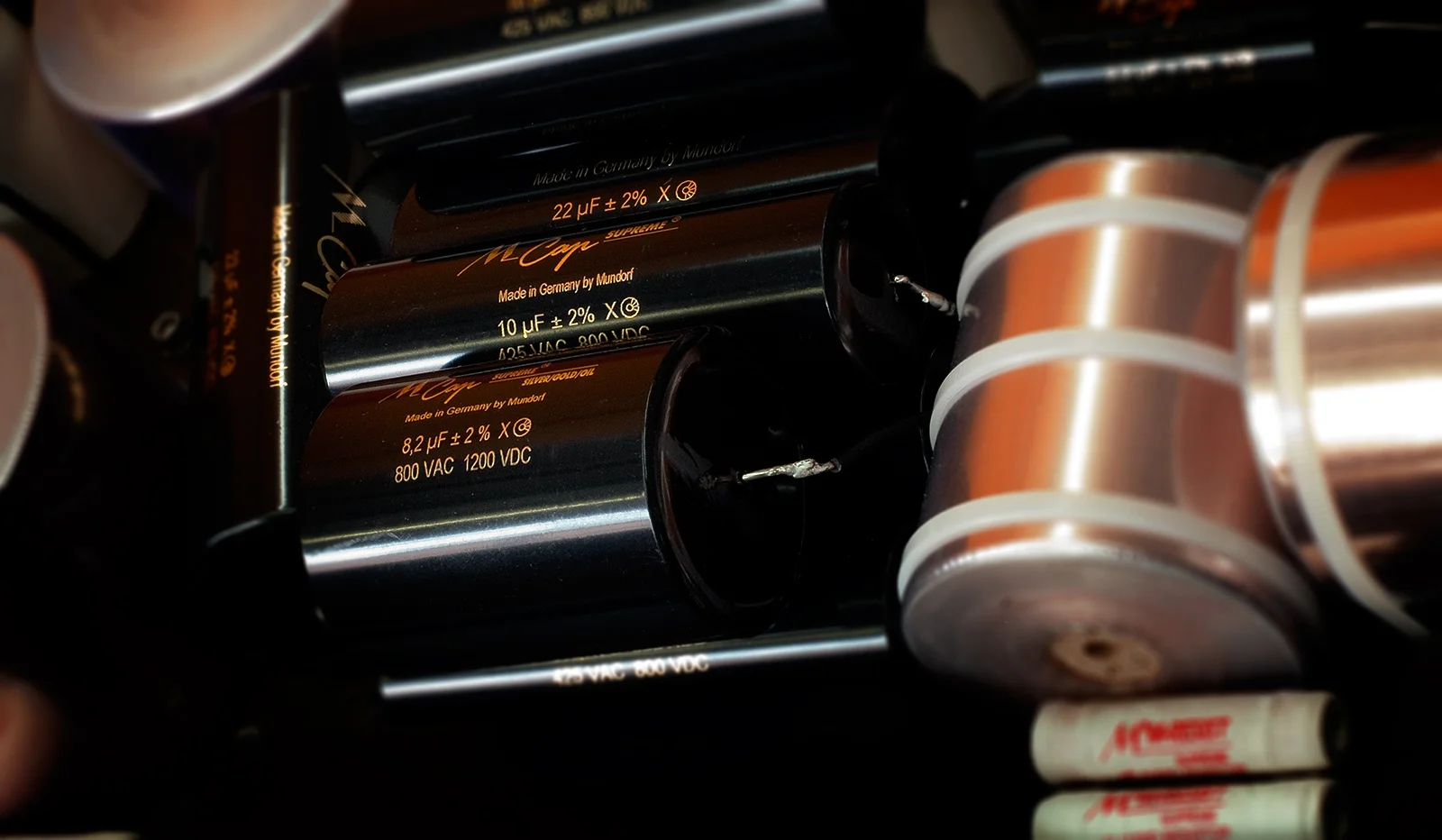

모든 크로스오버 부품은 독일 쾰른에 위치한 라이문트 문도르프(Raimund Mundorf) 사에서 제작됩니다. MCap, MCap-Supreme, 그리고 MCap-Supreme Silver, Gold 및 Oil 커패시터의 뛰어난 음질은 다양한 첨단 기술의 독특한 조합을 통해 구현됩니다. 그중에서도 가장 주목할 만한 기술은 “무인덕턴스 권선(induction-free winding)”입니다. 이는 두 개의 커패시터 권선을 서로 교차 배치하여 각 권선에서 발생하는 인덕턴스가 사실상 서로 상쇄되도록 하는 기술입니다.
인덕터는 초고순도 무산소 동박으로 제작되며, 권선이 서로 정확히 겹쳐지도록 구성하여 이론적인 전기적 이상에 훨씬 더 가까운 특성을 구현합니다.

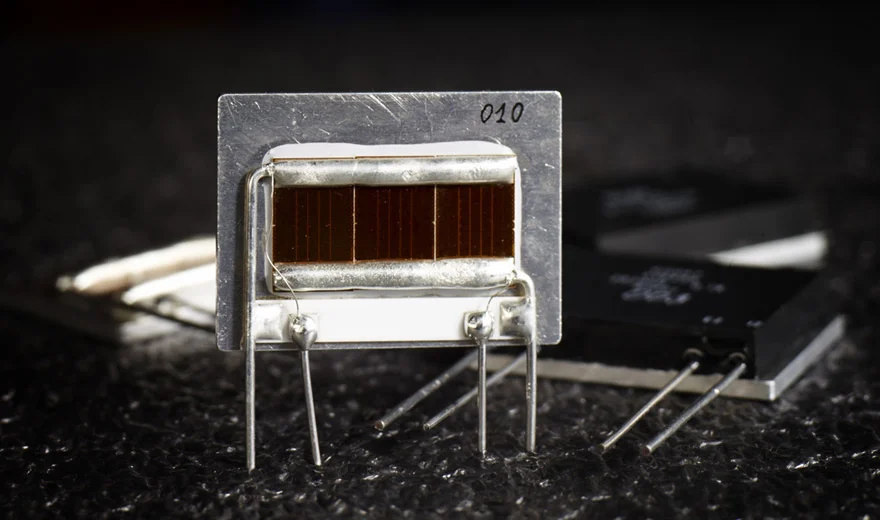

음악 신호는 빠르게 변화하는 신호로, 전류가 일정하지 않은 형태로 끊임없이 변동합니다. 일반적인 패시브 저항에서는 이러한 전류가 저항을 통과하면서 상당한 양의 열이 발생하여 저항 내부의 여러 구성 요소의 온도가 상승하고, 결과적으로 신호 레벨에 따라 감쇠량(저항값)이 달라질 수 있습니다. Q5는 이러한 바람직하지 않은 영향을 억제하기 위해, 스피커 크로스오버 네트워크에 사용하도록 특별히 설계된 세계 최초의 커스텀 제작 Bulk Metal Foil 저항을 탑재하였습니다.
±2 ppm/°C의 낮은 저항 온도계수를 통해 어떤 주파수와 전압에서도 사실상 일정한 저항값을 유지합니다. 또한 독특한 구조 덕분에 이 특수한 저항은 현재 시판되는 다른 어떤 저항보다도 50배 이상 빠르게 안정된 저항값에 도달합니다.
드라이버
Magico는 자체적으로 드라이버를 개발하는 몇 안 되는 하이엔드 스피커 제조사 중 하나입니다.
모든 드라이버의 고유한 기능과 파라미터를 완벽하게 제어할 수 있기 때문에, 많은 하이엔드 스피커 제조사들이 일반적으로 감수해야 하는 타협 없이 시스템 전체를 구축할 수 있습니다.

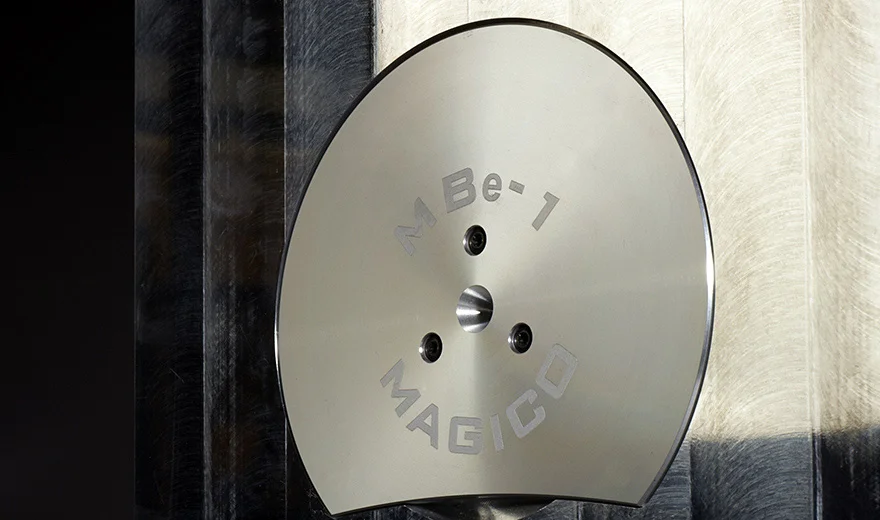

베릴륨 다이어프램의 분할 진동 모드(break-up mode) 제어 기술의 최근 발전과 당사의 MR-1™ 모터 시스템이 결합되어 MBe-1이 탄생했습니다. 그 결과, 현재 시판되는 어떤 제품보다도 훨씬 넓은 고주파 확장 특성과 낮은 왜곡, 그리고 뛰어난 파워 핸들링 능력을 갖춘 트위터가 완성되었습니다.

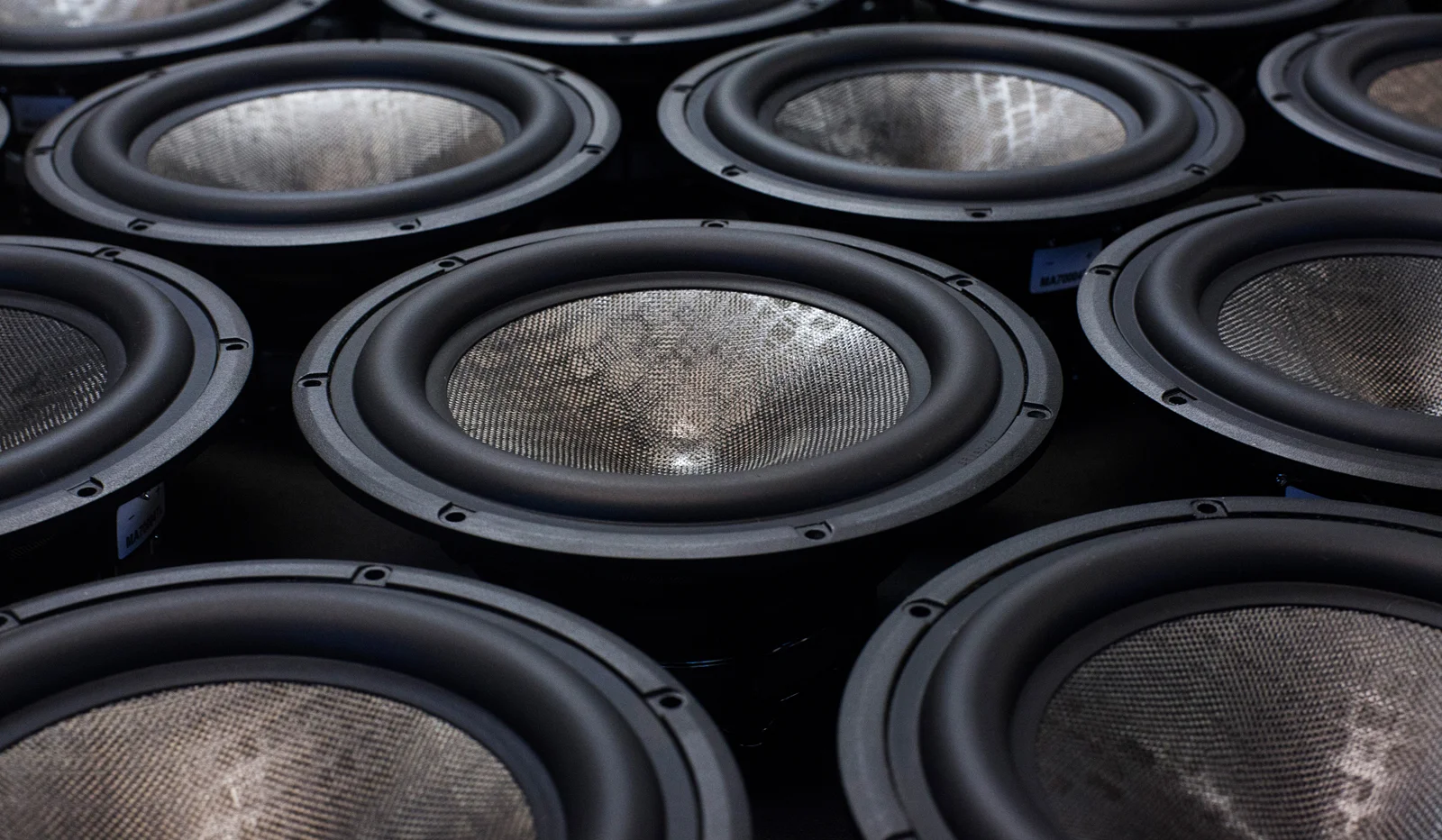

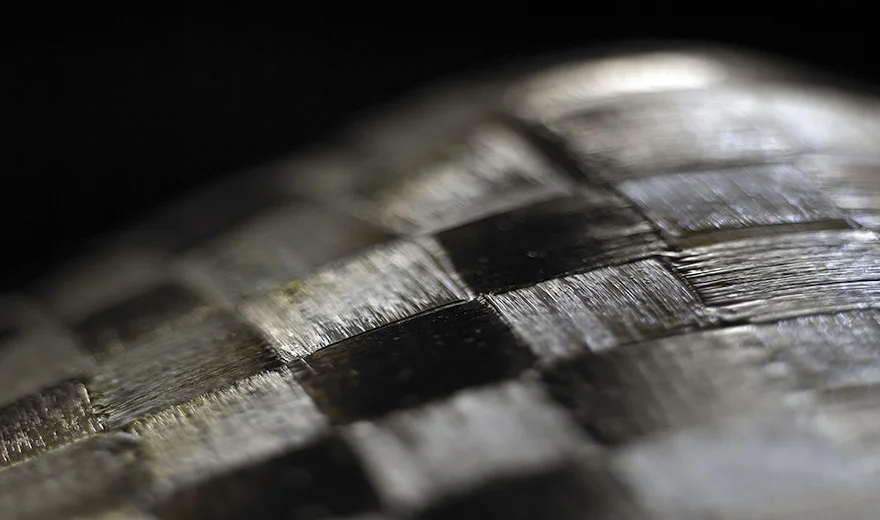

Magico의 Nano-Tec® 드라이버는 콘 구조에 탄소 나노튜브를 사용한 최초의 트랜스듀서입니다. 이 콘은 전체 작동 주파수 범위에서 완벽한 피스톤 운동을 유지합니다. Nano-Tec® 콘은 탁월한 강도를 자랑하며 열 전도율 또한 뛰어납니다. 외부 카본 스킨은 인장 강도와 탄성률 면에서 현존하는 가장 강하고 견고한 소재 중 하나로 제작됩니다.
다중벽 탄소 나노튜브로 구성된 Nano-Tec® 외피는 63 GPa의 인장 강도를 가지고 있습니다. 이에 비해 고탄소강의 인장 강도는 약 1.2 GPa에 불과합니다. Magico의 Nano-Tec® 샌드위치 콘에는 Rohacell® 폼이 코어로 사용됩니다.
그 결과, Magico의 콘은 기존 방식으로 제작된 콘에 비해 굽힘 강도, 자체 감쇠 능력, 그리고 링잉 억제 성능이 모두 한 자릿수 이상 뛰어납니다. 바로 이러한 세심한 부분까지 놓치지 않는 설계와 구현 가능한 최상의 기술을 끊임없이 추구하는 자세가 Magico를 정의하는 요소입니다.

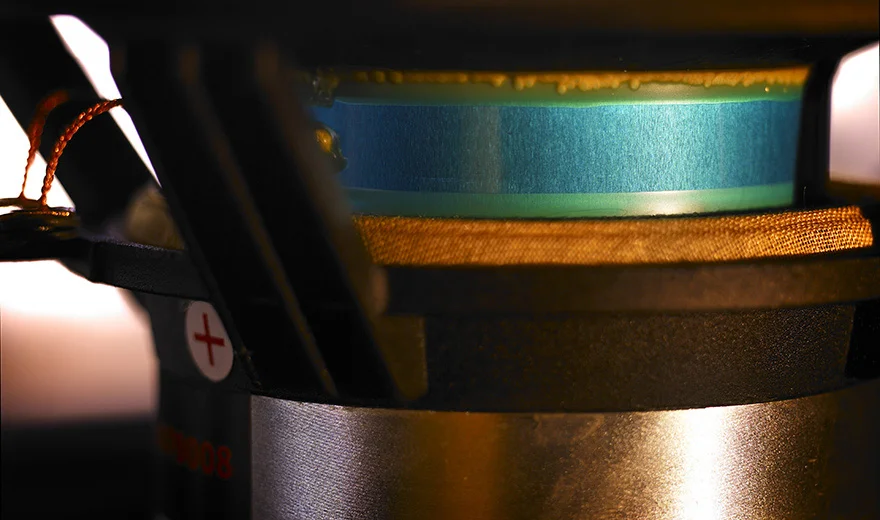

Magico의 견고한 언더헝 모터 시스템은 75mm 티타늄 보이스 코일과 혁신적인 네오디뮴 SD 마그넷 시스템으로 구성되어 있으며, 최고 수준의 상용 드라이버와 비교해도 왜곡을 현저히 낮은 수준으로 억제합니다.

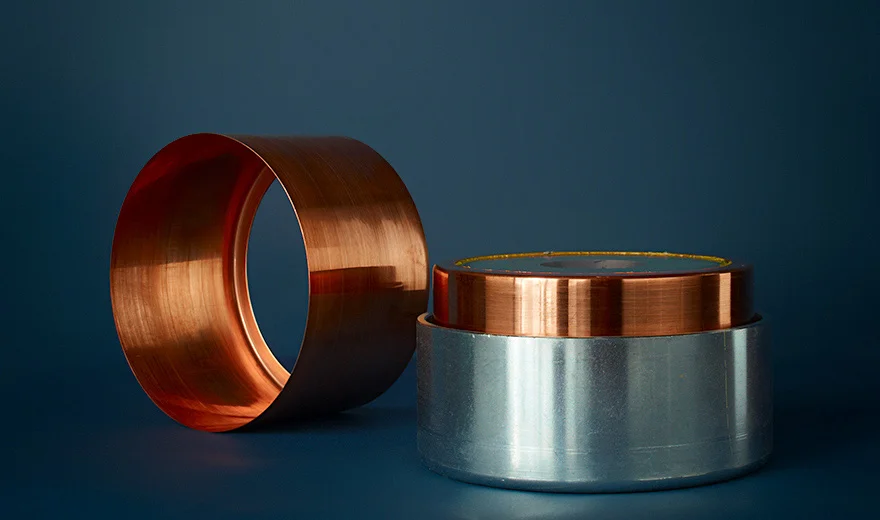

두께 0.15인치(약 3.8mm), 직경 4.9인치(약 124.5mm)의 순동 슬리브가 보이스 코일 갭 전체를 감싸고 있습니다. 이를 통해 일반적인 5인치 보이스 코일에서 약 3.0mH에 달하는 인덕턴스를 1kHz에서 0.3mH 이하로 낮춥니다. 이 구조는 드라이버의 비선형 왜곡과 상호변조 왜곡을 크게 줄이고 과부하에 대한 대응 능력을 향상시킵니다.
Q7 드라이버 개발 과정에서는 언더헝 모터 시스템의 철제 부품에서 발생하는 와전류를 최소화하기 위해 막대한 노력을 기울였습니다. 와전류는 보이스 코일의 움직임에 의해 발생하며, 불규칙한 자기장을 만들어 고정된 자기장에 ‘반대’로 작용함으로써 왜곡을 발생시킵니다. 이러한 와전류를 줄이는 가장 효과적인 방법은 철을 가능한 한 높은 수준의 자기 포화(saturation) 상태로 만드는 것입니다. 코일 주변의 철이 완전히 포화되면 추가적인 유도 자속이 형성될 수 없으며, 결과적으로 와전류도 발생하지 않습니다.

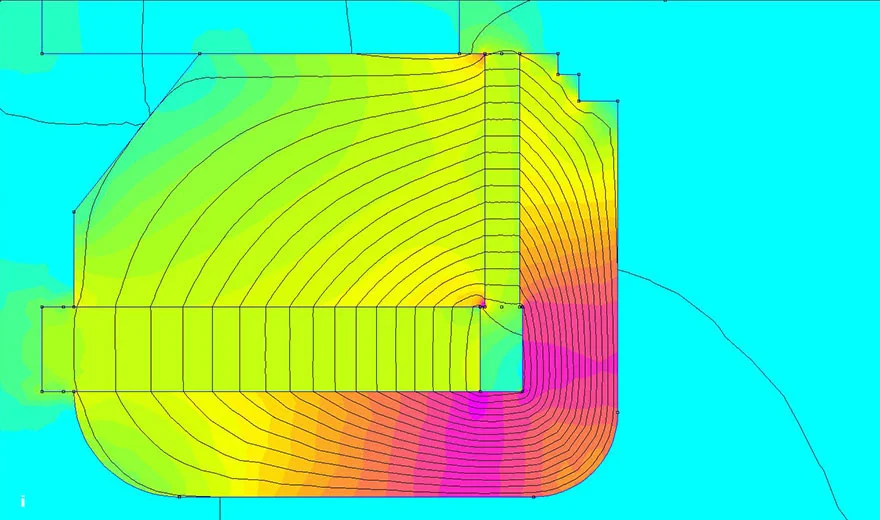

이를 구현하기 위해서는 많은 설계 작업과 부품의 정밀 가공, 그리고 매우 강력한 대형 마그넷이 필요합니다. 사진에서는 Magico의 10인치 모터 시스템의 자속 밀도를 확인할 수 있습니다. 보라색은 철이 완전히 자기 포화된 상태를 나타내며, 노란색은 약 90% 포화된 상태를 나타냅니다. 이러한 획기적인 성능을 통해 보이스 코일은 전자기적 간섭을 최소화한 상태에서 자유롭게 움직일 수 있습니다.(우퍼의 인덕턴스 측정값은 불과 0.085mH입니다!!)
다음 사진에서는 Magico MG107 10인치 우퍼와 일반적인 하이엔드 10인치 우퍼의 자속 밀도를 비교해 보여줍니다.
비교 대상 우퍼의 플레이트에서는 자속이 매우 불균일하게 분포되어 있으며, 자기 포화도는 10%에도 거의 미치지 못합니다.
