Phono Termination Plug를 이용한 포노 스테이지 최적화

Moving Magnet (MM)
MM 카트리지의 경우 종단(터미네이팅) 캐패시턴스가 고주파 응답에 매우 중요합니다. 종단 캐패시턴스는 MM 픽업의 고유 인덕턴스와 결합하여 감쇠 공진 회로를 형성합니다. 이 공진은 고주파 응답을 확장합니다.

캐패시턴스가 너무 낮으면 회로가 공진하지 않고 주파수 응답이 7-10kHz 범위에서 롤오프됩니다. 캐패시턴스가 너무 높으면 공진 회로가 7-10kHz 범위에서 피크를 형성하여 응답이 매우 날카롭게 롤오프됩니다.

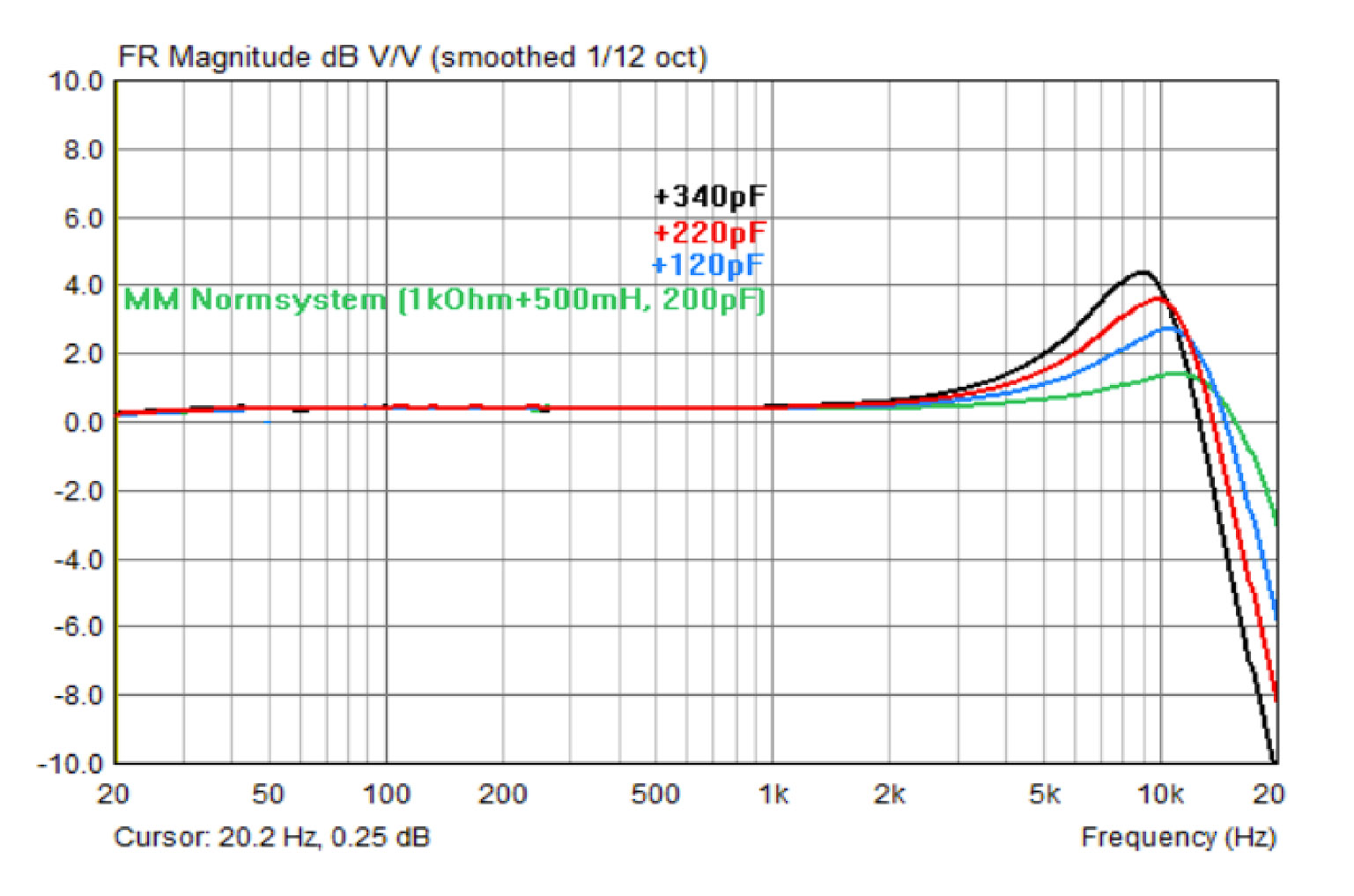

캐패시턴스를 올바르게 설정하면 아래 그림과 같이 선형 주파수 응답을 얻을 수 있습니다. 필요한 총 캐패시턴스는 각 카트리지에 따라 다르며 제조사의 설명서에 명시되어 있습니다.

참고: 91E의 입력 캐패시턴스는 100pF입니다. 픽업에서 앰프까지의 케이블은 추가 100pF로 추정될 수 있습니다. 만약 더 많은 캐패시턴스가 필요하다면, 필요한 용량만큼의 Phono Termination Plug를 로드 소켓에 삽입하여 조절할 수 있습니다.

Moving Coil (MC)
MC 카트리지의 경우, 종단 저항은 주파수 응답과 관련하여 중요하지 않습니다. 그러나 출력 레벨과 신호대 잡음비(S/N)에 영향을 미칩니다.

필요한 총 저항은 각 카트리지에 따라 다를 수 있으며 제조사의 설명서에 명시되어 있습니다.

참고: 91E의 입력 임피던스는 1kΩ입니다.
