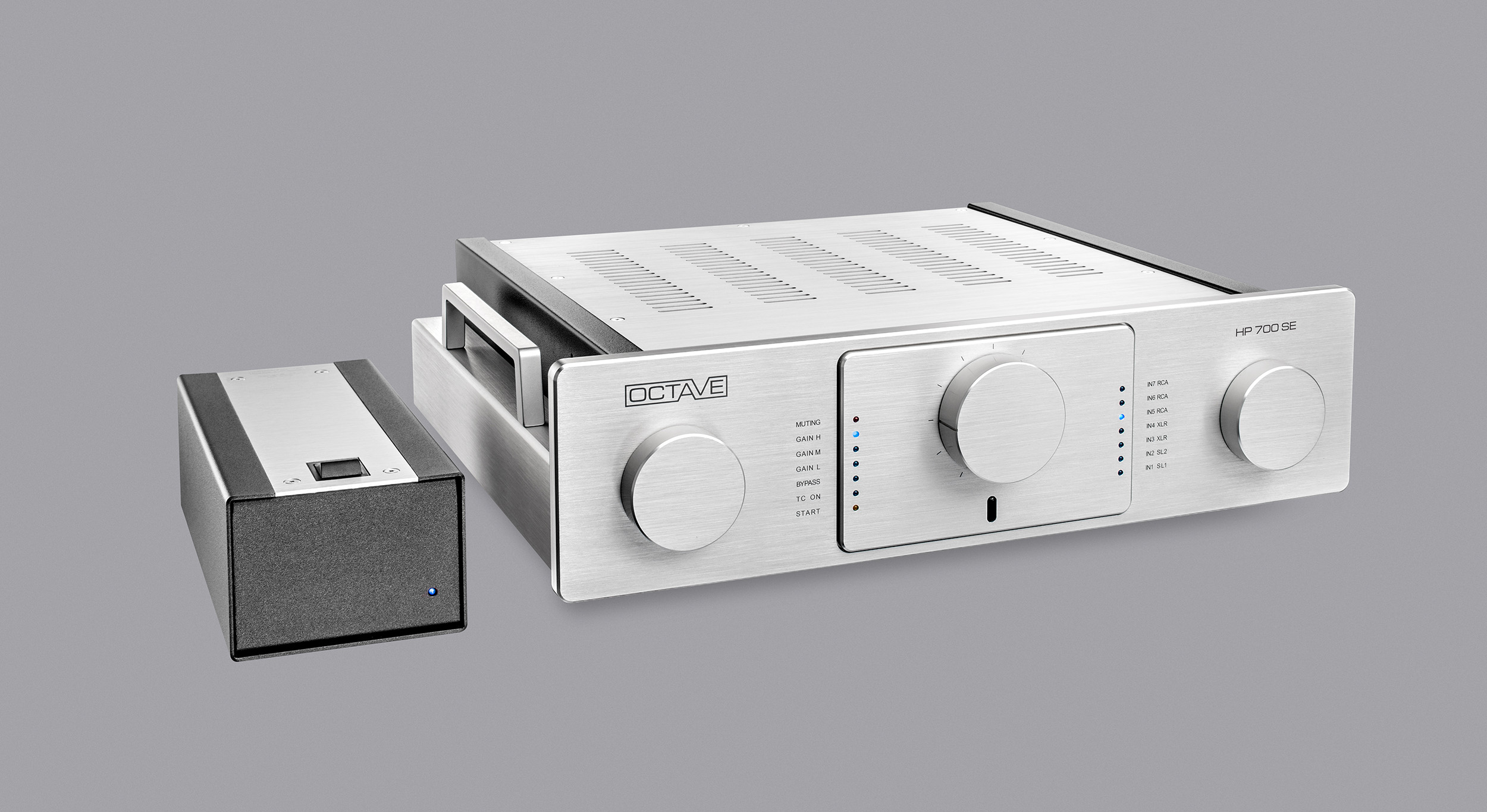

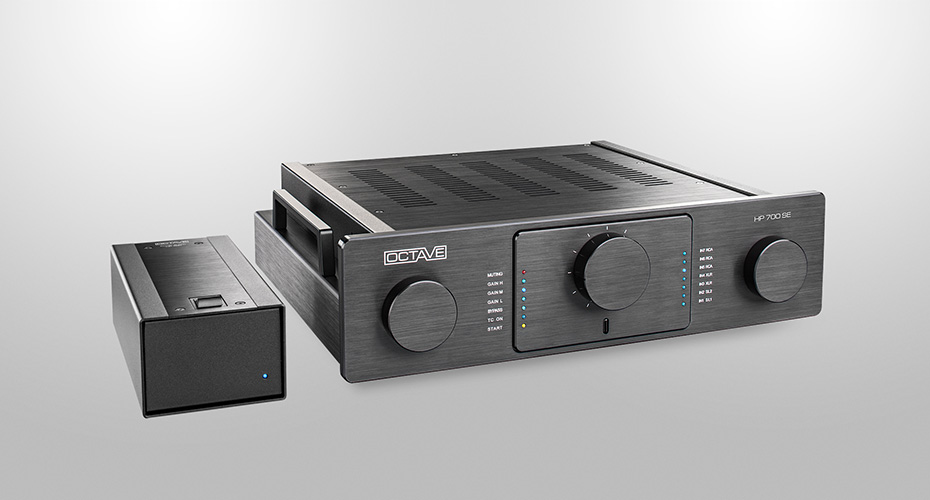

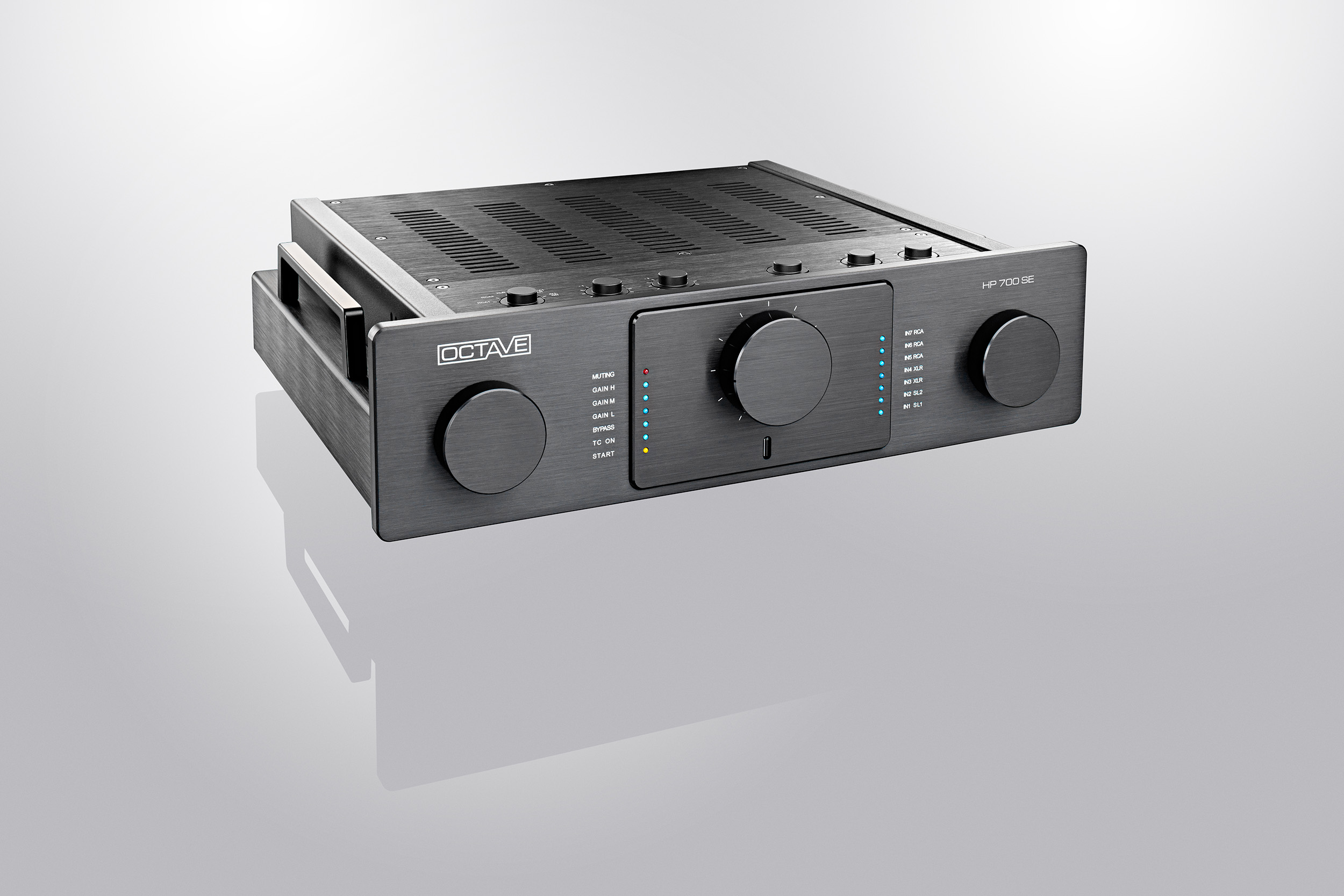

HP 700 SE    -    Overview

Octave HP700 프리앰프의 역사는 오래 전으로 거슬러 올라갑니다. 기본 회로의 기원은 1986년에 처음 발표된 클래식 HP500 모델에서 시작되었습니다. 이 컨셉은 30년 동안 지속적으로 발전되어 전 세계적으로 주목을 받아왔습니다.

세련된 진공관 테크놀로지와 지능적인 모듈 방식을 통해 HP700은 미래를 보장하는 혁신적인 제품으로 탄생하였습니다. 이제 사운드 및 테크놀로지 측면에서 혁신적인 HP700이 더욱 발전되었습니다. HP700SE는 새로운 정밀 기술과 음질이 개선된 출력 스테이지가 채용된 진공관 프리앰프입니다. 이전 모델처럼 모듈 타입이기 때문에 사용자의 요구에 따라 커스터마이즈 할 수 있습니다. 고정된 오디오 및 파라미터에 구속되지 않고 HP700SE의 테크놀로지를 기호에 맞게 선택할 수 있습니다.
새로운 SE 버전은 2계통의 RCA 출력 옆에 2계통의 XLR 출력이 있어서 모든 유형의 바이 앰핑이 가능합니다. 그러나 더 중요한 점은 A 클래스 출력 스테이지의 개선입니다. 리스닝 테스트와 함께 장시간에 걸친 복잡한 측정을 통해 사운드 퀄리티가 보다 향상되었습니다. 음색을 개선하는 특히 프리앰프의 중간 톤을 조정하는 것은 매우 어려운 일입니다. 진공관 구성이나 아래와 같이 타의 추종을 불허하는 프리앰프의 검증된 기술도 이전 HP700과 동일합니다.
정밀한 라인 스테이지 기술
"정밀 기술(precision technology)"이라는 용어는 최대 1MHz에 이르는 대역폭, 100ohm의 놀랍도록 낮은 출력 저항 및 0.001%의 극히 낮은 왜곡을 갖는 진공관 회로 기술을 의미합니다. 출력 임피던스 HIGH/LOW 선택 (내부 선택 스위치)과 3가지 게인 설정 (프런트 패널 Mode 스위치)을 조합하여 재생 시스템의 특성에 맞게 HP700SE를 완벽하게 미세 조정할 수 있습니다. 3단계 게인 설정으로 스피커 감도에 따라 볼륨을 최적으로 조절할 수 있습니다.
PSU 기술
고정밀 로우 노이즈 공급전압 안정화 회로에 의해 HP700SE의 분리형 자기 차폐 외부 전원 공급장치(MC 입력의 로우 노이즈, 로우 험 기능에 필수적)는 메인 전원 전압에 대폭적인 변동이나 큰 간섭이 발생하더라도 안정적인 출력을 보장합니다. 또한 토탈 컨트롤 로직 시스템이 조작의 신뢰성을 최대한 보증하며 OCTAVE의 독자적인 소프트 스타트 기술로 앰프와 진공관의 오랜 수명을 보장합니다.
바이패스
멀티 채널 바이패스 기능에 의해 HP700SE를 홈시어터 시스템에 통합하여 함께 사용할 수 있습니다. 로직 제어 입력 선택 회로를 통해 리어 패널의 XLR 또는 RCA 입력을 바이패스 시킬 수 있습니다. 홈 시네마 신호는 모든 출력단자를 통해 출력됩니다.
추가 옵션: 모듈식 입력
표준 라인 모델도 입력이 충분하지만 필요에 따라 입력 모듈을 2개까지 추가할 수 있습니다. 입력 모듈은 MC 스텝업 트랜스포머나 트랜스포머 기반의 XLR 입력 모듈 등 특별한 용도에 최적으로 대응할 수 있습니다. 플러그 앤 플레이 모듈로서 언제든지 쉽게 설치하거나 업그레이드할 수 있습니다. 혁신적인 포노 기술로 포노 RIAA 앰프를 다시 디자인하였습니다. 새로 개발된 RIAA 스테이지는 S/N을 향상시키는 동시에 시스템 왜곡을 줄입니다. 대역폭이 넓어지면 정확한 RIAA 이퀄라이제이션이 가능하며 아날로그 재생의 잠재력을 최대한 발휘할 수 있습니다. 다양한 옵션 입력 모듈로 모든 카트리지에 최적의 입력을 제공할 수 있습니다.
톤 컨트롤
정밀한 톤 컨트롤
혁신적인 톤 컨트롤 옵션으로 HP700SE 모듈라 디자인이 완성됩니다. 진공관 기반의 정밀한 톤 컨트롤 유닛은 낮은 볼륨에서도 사운드의 안정성을 보장합니다. 0.3dB 채널 분리도로 저음 및 고음을 정확하게 조정, 공간 재생에 영향을 주지 않고 톤을 미세하게 조정할 수 있습니다.

밸런스 컨트롤
주파수 보정 밸런스 컨트롤로 좌우 채널 볼륨을 1dB 단위로 조정할 수 있습니다. 이 기술은 컨트롤러 관련 사운드 시프트를 제거합니다. 12 스텝 스위치에 의해 설정은 100%의 재현성으로 장기간 안정적으로 유지됩니다.

출력 선택 스위치
출력을 수동으로 조정하여 HP700SE 출력을 멀티 존으로 스위칭 할 수 있습니다. 출력이 XLR, RCA 또는 모든 출력단자로 동시에 출력되든지 별도의 룸, 다른 스피커 또는 바이 및 트라이 앰핑에 총 4개의 출력을 제공할 수 있습니다.
스텝 볼륨 컨트롤
주파수 보정된 옵션의 47스텝 스위치를 사용하여 음악 신호의 품질에 관여하는 콘트롤러의 영향을 배제할 수 있습니다. 0.1dB로 채널간 편차는 매우 미소합니다. OCTAVE가 개발한 볼륨 컨트롤 디자인은 전체 컨트롤 범위에서 주파수 대역폭을 일정하게 유지하여 콘트롤러 관련 왜곡을 거의 측정할 수 없는 수준으로 줄입니다. 그러나 스텝 어테뉴에이터는 기계적으로 디자인되어 있기 때문에 스위치 포지션을 리모콘으로 컨트롤할 수 없습니다.






옵션 입력 모듈

IN 1 RCA MM 입력 모듈
입력 임피던스를 1kΩ이나 47kΩ으로 전환이 가능한 RCA MM 모듈


IN 2 RCA MC 입력 모듈
입력 임피던스를 60~1kΩ의 13 단계로 전환 가능한 RCA MC 모듈. 2 단계 게인 조정이 가능


IN 3 XLR MC 입력 모듈
입력 임피던스를 60~1kΩ 의 13 단계로 전환 가능한 XLR MC 모듈. 저출력 MC 밸런스 신호 처리로 재현 음질을 현저하게 향상시킵니다.


IN 4 XLR/RCA 입력 모듈
CD 플레이어, D/A 컨버터 등 2대의 라인 레벨 소스 기기 연결이 가능한 입력 확장 모듈입니다.


IN 6 RCA MC 트랜스포머 입력 모듈
저 임피던스 MC 시스템을 위한 승압비 1:15/30의 스텝 업 트랜스포머 모듈. 클래식한 300μV 레벨의 저출력 MC 시스템에서는 게인 30, 0.5~1mv 정도의 모던 MC 시스템에서는 게인 15로 설정하면 최적.


IN 7 XLR MC 트랜스포머 입력 모듈
게인 1:20의 밸런스 입력용 스텝 업 트랜스포머. 카트리지의 밸런스 접속은 S/N에 효과적입니다. 레코드 플레이어로부터의 신호 케이블이 비교적 긴 경우에서도 깨끗한 음질을 보장합니다.


IN 8 XLR 입력 라인 레벨 트랜스포머 모듈
트랜스포머 베이스의 시메트리컬 입력 모듈. 음질적인 관점에서 트랜스포머는 밸런스 전송의 이점을 유지하는 최선의 방법입니다. 또한 트랜스포머는 그라운드 신호의 전기적 분리를 확실히 하는 유일한 디바이스입니다. 밸런스 입력 트랜스포머는 이 모듈을 위해 특별히 제작되었습니다. 최신의 기술에 의한 코어 소재는 코어로부터 발생되는 왜곡을 1/10로 저감하며 주파수대역도 100kHz까지 확장되었습니다.


제품사양

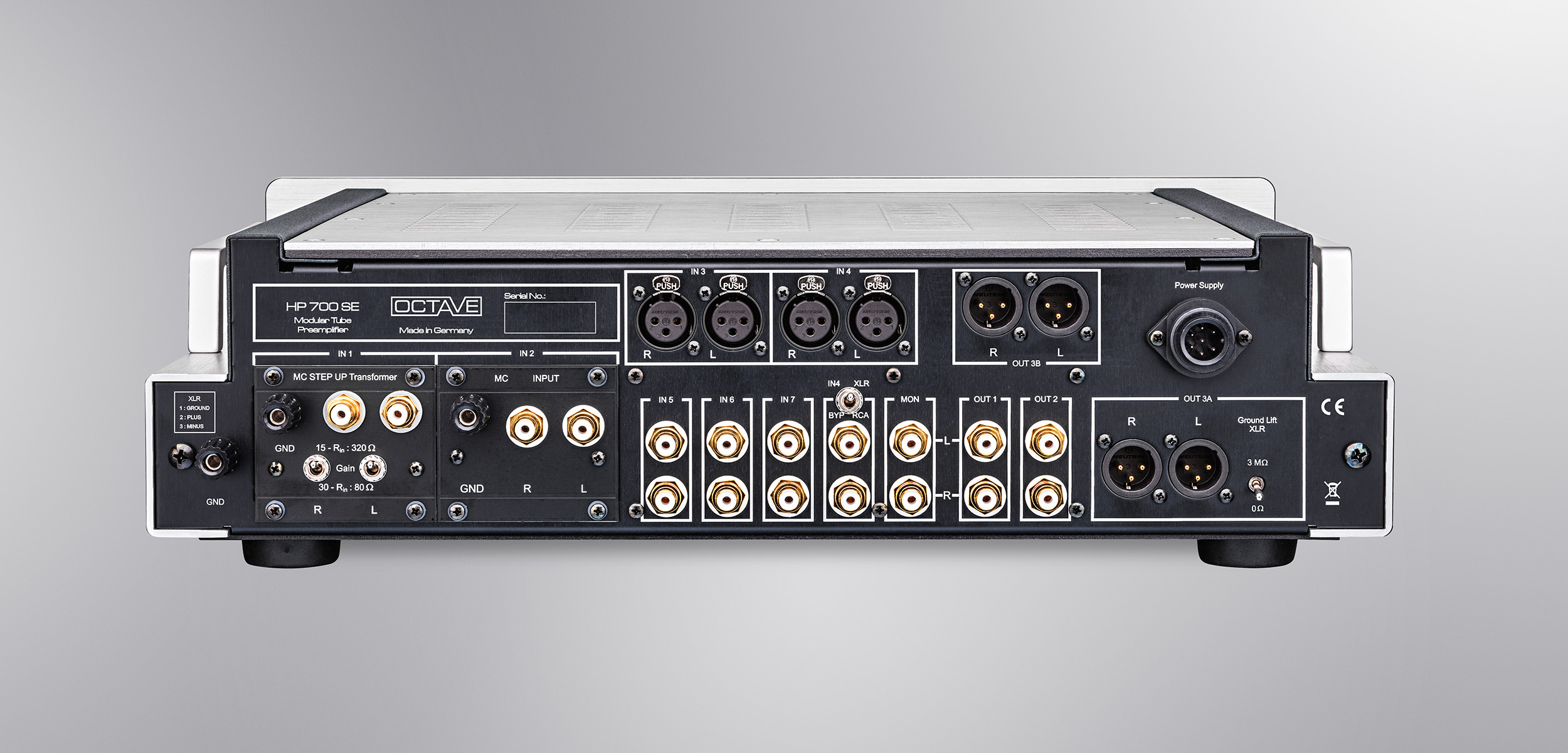

입출력
입력

RCA x 3, XLR x 2, 옵션 x 2
Bypass RCA x 1 (IN4-XLR로 전환 가능)
출력
RCA x 2, XLR x 2, Monitor/Tape Record (RCA) x 1
라인 스테이지
출력 임피던스
100Ω/300Ω (RCA), 150Ω (XLR), 240Ω (Monitor)
최대출력전압
12V
게인
High: 25dB = 18.5, Mid: 18dB = 7.8, Low: 12dB = 4
S/N

High: -98dB/38μV, Mid: -104dB/18μV, Low: -110dB/8μV
주파수 특성



High RCA: 10Hz~200kHz/-0.7dB,
Mid RCA: 10Hz~200kHz/-0.3dB, Low RCA: 10Hz~200kHz/-0.2dB,
XLR: 10Hz~200kHz/-1.5dB,
전고조파 왜율
0.01%이하/3V(10kΩ시)
채널 분리도
90dB/1kHz
크로스토크
(입력단자간)

RCA: -80dB
XLR: -95dB/1kHz
입력 임피던스
50kΩ
볼륨 조정 단위
0.5dB/-70dB

포노 스테이지
RIAA EQ 편차
±0.3dB/15Hz-20kHz
서브소닉 필터 특성
15Hz/-3dB
S/N
-75/-84dB (IN2 MC 입력)
입력 감도


250μV/600μV (IN2 MC 입력)
입력 임피던스, 게인
감도는 입력 모듈에 따라 상이
MC Gain Low
- Pre Out
Low: 70dB, Mid: 77dB, High: 83dB

MC Gain High
- Pre Out
Low: 79dB, Mid: 86dB, High: 92dB


일반
소비전력
35W – 60W
크기

본체: W462 x H130 x D480(mm)
전원부: W110 x H90 x D277(mm)
중량
본체: 10kg, 전원부: 3.8kg
부속
볼륨 전용 리모컨

크기
본체: W462 x H130 x D480(mm), 전원부: W110 x H90 x D277(mm)


메뉴얼 다운로드






Frequency response:
Frequency response and gain of line stages in Gain Low (12 dB), Med (18 dB), and High (25.5 dB) settings.



Line stage hum and noise level:
No mains interference can be detected during noise level measurement either; the noise level decreases linearly by 6 dB for each gain setting.



FFT interference spectrum:
Comparison of the RCA and XLR interference spectrum. No mains interference on either of the inputs; the spectrum of the harmonics K2, K3, K4, K5, K6 decreases consistently linearly for both outputs.



Phono frequency response with and without subsonic filter:
The frequency range without subsonic filter is very linear and extremely low (red graph). With the subsonic filter (cyan graph), bass reproduction is not limited by the low corner frequency (-3 dB at 15 Hz).





Control characteristics of the tone control:
The control range encompasses the area between the red and blue graphs. The precisely adjustable controls allow for settings in the 1 dB range based on the scale. One scale mark corresponds to +/- 4 dB.





Control range and balance control frequency response:
The compensated balance pre-control exhibits virtually the same frequency response with all settings.
